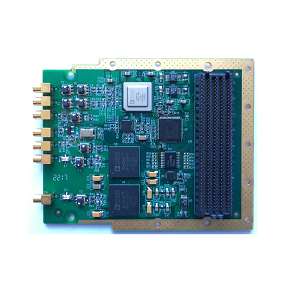

【FMC120】基于FMC标准的2路500Msps 14位AD采集、2路2.5Gsps 14位DA回放子卡模块

产品型号: FMC120
  • 标准FMC子卡,符合VITA57规范
  • 基于ADI的高性能ADC:AD9684
  • 基于ADI的高性能DAC:AD9739
  • ADC性能:ENOB@80MHz:10bits
  • DAC性能:SFDR:55dBc@250MHz,2Gsps
  • 支持外时钟和外触发

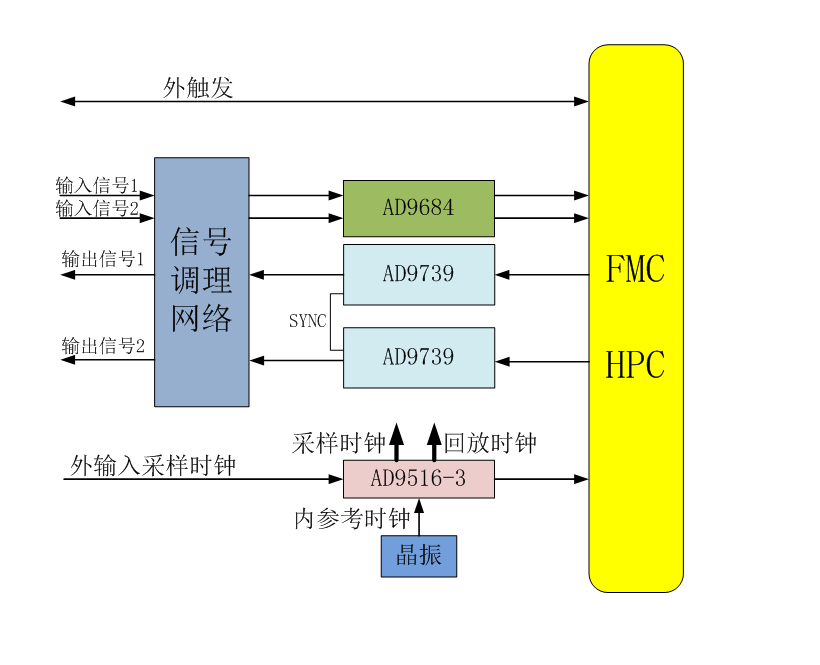

功能框图

产品概述

       FMC120是一款基于FMC标准规范,实现2路14-bit、500MSPS ADC同步采集功能,实现2路14-bit 2.5Gsps DAC同步回放功能子卡模块。该模块遵循VITA57标准,可直接与FPGA载卡配合使用,板卡ADC器件采用ADI的AD9684芯片,DAC器件采用ADI公司的AD9739芯片,用户可以通过SPI接口配置芯片的工作状态,ADC芯片内部包含2通道的数字下变频(DDC),每个DDC含有4个级联的信号处理级,一个12位频率转换器(NCO)和三个支持2、4、8分频的半带抽取滤波器,采样时钟可以采用外输入时钟,或者由板上时钟芯片提供。该板卡主要面向软件无线电、直接射频存储和宽带信号采集回放等应用。

技术指标

  • AD性能指标:
    1. 通道数:2通道;
    2. 分辨率:14bits;
    3. 采样率:250~500MSPS;
    4. 模拟带宽(-3dB):4.5MHz~2GHz;
    5. 耦合方式:交流耦合;
    6. ENOB@80MHz:10bits;
  • DA性能指标:
    1. 分辨率:14bits;
    2. 采样率:500MSPS/1Gsps/2Gsps/2.5Gsps;
    3. 模拟带宽(-3dB):4.5MHz~2GHz;
    4. 耦合方式:交流耦合;
    5. SFDR:55dBc@250MHz,2Gsps;
    6. 信号输出:单端,功率-5dBm@50Ω,MMCX;
  • FMC 接口指标:
    1. 标准 FMC 子卡,符合 VITA57.1 规范;
    2. FMC 连接器型号:ASP-134488-01;
    3. 板卡采用+12V 供电;
    4. 支持 IIC 接口;
  • 时钟分配:
    1. 支持外时钟、外参考内时钟、内参考内时钟三种时钟模式;
    2. 板载1片超低噪声TCXO晶振;
  • 其它接口:
    1. 支持2个SMBus设备;
    2. 板载256Kb EEPROM用来存储少量数据;
    3. 板载状态指示灯;
  • 物理与电气特征
    1. 板卡尺寸:84.1 x 69mm;
    2. 板卡供电:1A max@+3.3V(±5%);
    3. 散热方式:自然风冷散热
  • 环境特征
    1. 工作温度:-40°~﹢85°C;
    2. 存储温度:-55°~﹢125°C;
    3. 工作湿度:5%~95%,非凝结

软件支持

  • 可选集成板级软件开发包(BSP):
    1. 底层接口驱动;
    2. 板级互联接口驱动;
  • 可根据客户需求提供定制化算法与系统集成;

应用范围

  • 雷达与智能天线;
  • 测试与测量;
  • 软件无线电;

订购信息

板卡型号 板卡描述
FMC120 基于FMC标准的2路500Msps 14位AD采集、2路2.5Gsps 14位DA回放子卡模块
