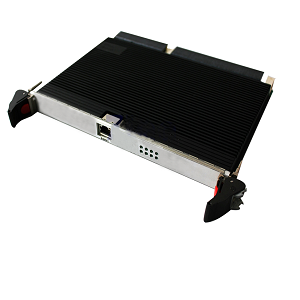

【VPX611】基于 6U VPX 总线架构的高性能数据存储板
产品型号: VPX611
- 最大支持8个mSATA盘
- 背板支持PCIE x8接口，支持5Gbps/lane，系统带宽4GByte/s
- 背板支持RapidIO、Aurora等协议标准，最高支持10Gbps/lane
- 存储介质：SLC/MCL
- 存储容量：最大支持8TByte
- RAID功能：RAID0
功能框图
产品概述
VPX611是一款基于6U VPX总线架构的高性能数据存储板，该板卡采用2片Xilinx Kintex-7系列FPGA作为主控单元，FPGA内嵌RAID控制器，最大支持8个mSATA盘，最大存储容量可以达到8TByte，持续数据写入带宽可以达到3.2GByte/s。板卡具有4路SerialRapidIO x4接口，实现背板互联，具有1路PCIe x8主机接口，支持PCIe 2.0标准，实现与主控SBC的数据交互。该板卡为6U VPX架构，具有高可靠性和高稳定性，适合于恶劣环境下的高速大容量数据存储。
技术指标
- 板载 2 片 Xilinx Kintex-7 系列 FPGA：XC7K325T-2FFG900I；
- 背板互联性能：
- VPX P1：4 路 SRIO x4@5Gbps/lane；
- VPX P2：PCIe gen2 x8@5Gbps/lane，理论 40Gbps；
- VPX P4：1 路千兆以太网口；
- 存储性能指标：
- 存储介质：SLC/MLC NandFlash，mSATA；
- 存储容量：最大支持 8TByte；
- 持续读写速率：R 3.0GB/s，W 3.2G/s；
- RAID 功能：RAID0；
- 动态存储指标：
- 存储颗粒：2 组，8 片；
- 存储带宽：2x 64bit@500MHz；
- 存储容量：2x 2GByte；
- 其它：
- 前面板支持 1 路千兆以太网口；
- 前面板支持 10 个 LED 指示灯；
- 物理与电气特征
- 板卡尺寸：100 x 233mm；
- 板卡供电：2.5A max@+12V（静态 12W）；
- 散热方式：风冷散热
- 环境特征
- 工作温度：-40°~﹢85°C；
- 存储温度：-55°~﹢125°C；
- 工作湿度：5%~95%，非凝结
软件支持
- 可选板级软件开发包（BSP）：
- SATA 接口驱动；
- SRIO 接口驱动；
- PCIE 接口驱动，支持 windows 64 位操作系统；
- 可根据客户需求提供定制化解决方案；
应用领域
- 雷达信号处理；
- 实时采集回放系统；
- 机载、车载图形图像处理；
- 软件无线电系统；
订购信息
| 板卡型号 | 板卡描述 |
| VPX611 | 基于 6U VPX 总线架构的高性能数据存储板 |
