【TES304】基于ZYNQ SOC的软件无线电处理平台

产品型号: TES304
  • 板载SOC实时处理器:XC7Z020-2CLG484I
  • 板载2片AD9361射频收发芯片,兼容AD80305
  • 具有1路千兆以太网口
  • 具有1个USB串口、1个USB OTG、1个SD卡
  • ADC/DAC采集位宽:12位
  • 2路TX、2路RX,可实现全双工或者半双工

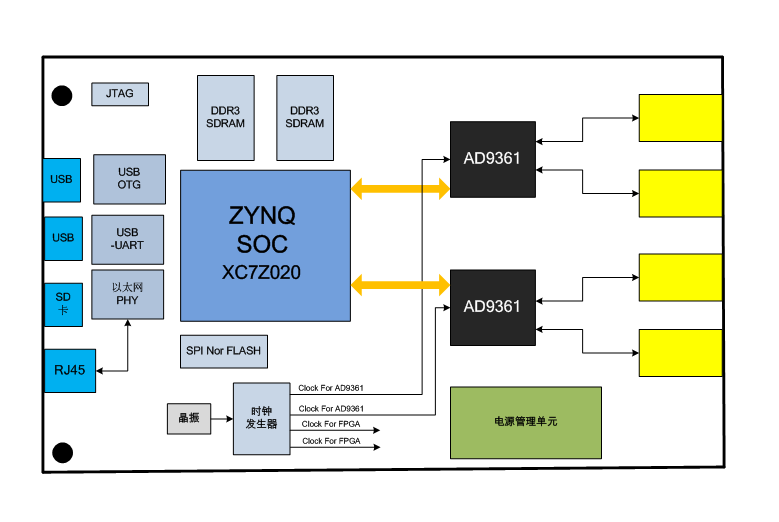

功能框图

产品概述

       TES304是一款基于Xilinx ZYNQ SOC的软件无线电处理平台,该平台采用一片Xilinx的高性能ZYNQ系列SOC XC7Z020来实现2路AD9361无线射频信号的收发,可广泛适用于SDR(软件无线电)、移动基站、WIFI、无线局域网、专用或通用无线设备等应用。 ZYNQ7000是Xilinx推出的最新一代可扩展处理平台,ZYNQ SOC内部集成了一个双核ARM Cortex-A9处理器,将FPGA的可编程以及ARM的视频多媒体接口完美的耦合在一起,适合于低功耗、低成本的信号处理产品。 该SOC的PS和PL之间通过高速的HP接口进行数据交互,PS端可移植Linux等操作系统,内嵌千兆以太网协议栈,易于实现以太网的TCP/IP协议传输。PL端含有丰富的可编程逻辑资源,用于前端信号的处理等。

技术指标

  • 板载SOC实时处理器:XC7Z020-2CLG484I;
  • 硬件特征:
    1. 板载2片AD9361射频收发芯片,兼容AD80305;
    2. 具有1路千兆以太网口;
    3. 具有1个USB串口、1个USB OTG、1个SD卡;
  • 射频指标:
    1. 射频频率:60MHz~6GHz;
    2. ADC/DAC采集位宽:12位;
    3. 2路TX、2路RX,可实现全双工或者半双工;
    4. RF匹配电阻为:50欧姆;
    5. 瞬时带宽:56MHz;
    6. 带屏蔽防护设计
  • 动态存储性能:
    1. 存储带宽:32位,DDR3 SDRAM,500MHz工作时钟;
    2. 存储容量:最大支持4GByte DDR3 SDRAM;
  • 其它接口性能:
    1. 具有JTAG在线调试接口;
    2. 具有1路RS232串口,连接做PS端;
    3. 具有1个SPI Flash用于ZYNQ的加载;
  • 物理与电气特征
    1. 板卡尺寸:100 x 160mm
    2. 板卡供电:1.6A max@+12V(±5%)
    3. 散热方式:金属导冷散热
  • 环境特征
    1. 工作温度:-40°~﹢85°C;
    2. 存储温度:-55°~﹢125°C;
    3. 工作湿度:5%~95%,非凝结

软件支持

  • 可选集成板级软件开发包(BSP);
    1. FPGA 底层接口驱动;
    2. 板级互联接口驱动;
  • 可根据客户需求提供定制化算法与系统集成:

应用领域

  • 软件无线电;
  • 雷达与基带信号处理;
  • 高速图像图形处理;

订购信息

板卡型号 板卡描述
TES304 基于ZYNQ SOC的软件无线电处理平台
