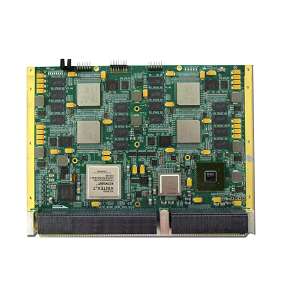

【VPX612】基于C6678 的6U VPX 实时信号处理平台

产品型号: VPX612
  • 6U VPX架构,符合VITA46规范
  • 4 个多核DSP 处理节点、1 个FPGA 处理节点
  • HyperLink互联:x4@5Gbps/lane
  • SRIO互联:x4@5Gbps/lane
  • PCI Express互联:x4@5Gbps/lane
  • SGMII/GbE:支持TCP/IP 协议

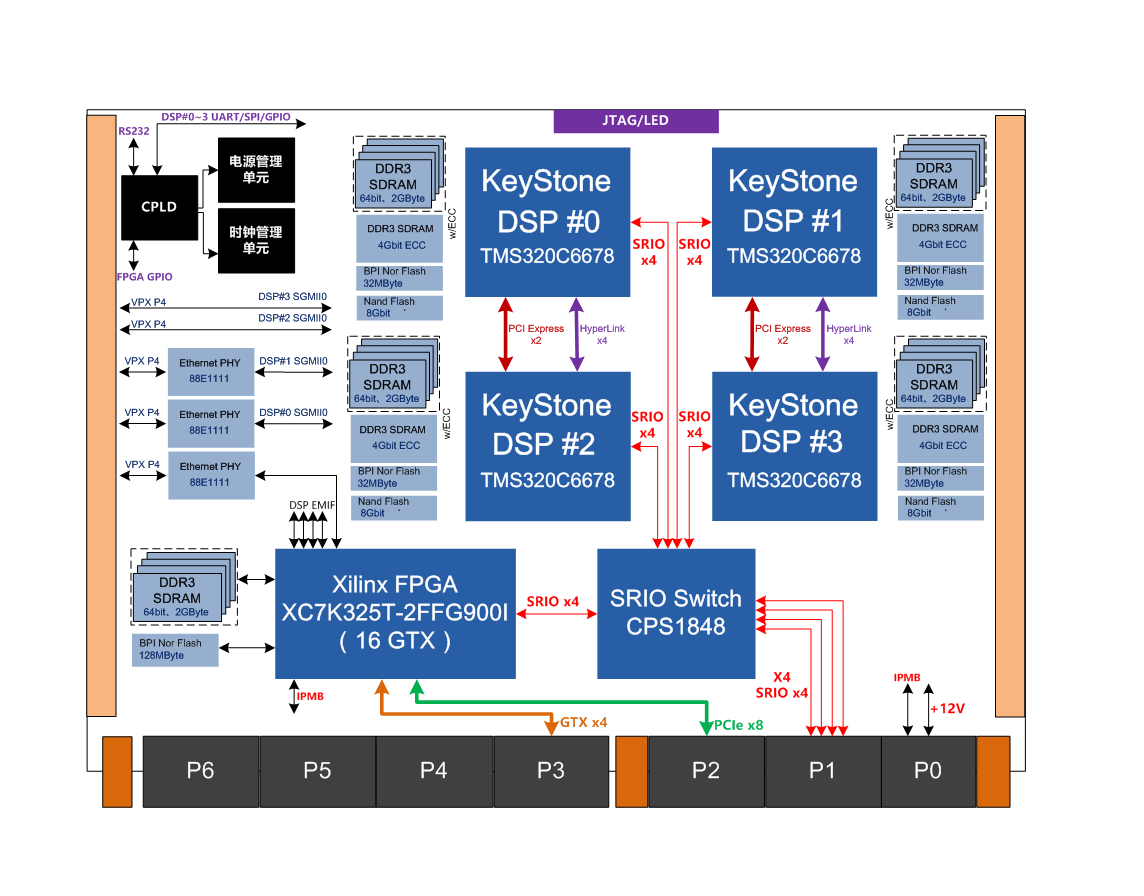

功能框图

产品概述

       VPX612 是一款基于6U VPX 架构的高性能实时信号处理平台,该平台采用4 片TI 的KeyStone 系列多核DSP TMS320C6678 作为主处理单元,采用1 片Xilinx 的Kintex-7 系列FPGA 作为协处理单元,各个处理节点之间通过高速串行总线进行互联。板卡采用标准6U VPX欧式板卡设计,具有优良的抗振动设计、散热性能和独特的环境防护设计,适合于航空、航天、船舶等应用场景。

技术指标

  • 标准 6U VPX 规格,符合 VITA46 规范;
  • 4 个多核DSP 处理节点、1 个FPGA 处理节点;
  • 处理性能:
    1. DSP 定点运算:40GMAC/Core*32=1280GMAC;
    2. DSP 浮点运算:20GFLOPs/Core*32=640GFLOPs;
  • 存储性能:
    1. DSP 处理节点:DDR3:2GByte@1333MHz,支持ECC;
    2. DDR3 最大支持8GByte,支持虚拟节点;
    3. Nand Flash:8Gbit;
    4. BPI Nor Flash:256Mbit;
  • 互联性能:
    1. HyperLink:x4@5Gbps/lane;
    2. SRIO:x4@5Gbps/lane;
    3. PCI Express:x4@5Gbps/lane;
    4. SGMII/GbE:支持TCP/IP 协议;
  • 物理与电气特征
    1. 板卡尺寸:100 x 233mm
    2. 板卡供电:5A max@+12V(±5%)
    3. 散热方式:金属导冷散热
  • 环境特征
    1. 工作温度:-40°~﹢85°C,存储温度:-55°~﹢125°C;
    2. 工作湿度:5%~95%,非凝结

软件支持

  • 可选集成板级软件开发包(BSP);
    1. DSP 底层接口驱动;
    2. FPGA 底层接口驱动;
    3. 板级互联接口驱动;
    4. 基于SYS/BIOS 的多核并行处理底层驱动;
  • 可根据客户需求提供定制化算法与系统集成:

应用领域

  • 软件无线电;
  • 雷达与基带信号处理;

订购信息

产品型号 产品描述
VPX610 基于C6678 的6U VPX 实时信号处理平台
