【PCIE730】基于 PCIe 总线架构的 4 路 10G 光纤通道适配器

产品型号: PCIE730
  • 4 路 10G SFP+ 光纤通道
  • PCIE x8 主机接口,支持5Gbps/lane,系统带宽4GByte/s
  • 光纤通道支持RapidIO、Aurora等协议标准,最高支持10Gbps/lane
  • 独立的DDR3 SDRAM 缓存,工作时钟频率500MHz
  • 4 路SATA 3.0接口
  • 高性能时钟管理单元

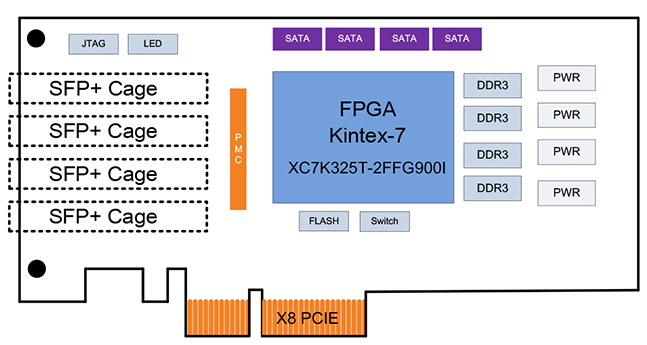

功能框图

产品概述

       PCIE730是一款基于PCI Express总线架构的4路10G光纤通道适配器,板卡具有4通道SFP+万兆光纤接口,x8 PCIE主机接口,具有1组64位DDR3 SDRAM作为高速缓存,可以实现4通道光纤网络数据的高速采集、实时记录和宽带回放。
       该板卡还具有4个SATA接口,可以实现光纤数据的高速存储,支持SATA3.0标准,最大存储带宽可以达到1.6GByte/s。
       该板卡为标准全高半长PCIE尺寸,适合于目前主流的服务器或工作站,可广泛应用于数据中心、服务器加速运算等场景,也可用于半实物仿真系统中。

主要功能

  • 标准 PCI Express 半长卡;
  • 符合PCIExpress Gen2.0规范,可选x1、x4或x8模式,带宽40Gbps;
  • 光纤传输性能:支持4路SFP+万兆光纤,10Gbps/lane 线速率;
  • 光纤传输协议:支持Aurora、RapidIO等多种高速协议;
  • 动态存储性能:1组 64 位 2GByte DDR3 SDRAM,理论带宽12.8Gbyte/s,效率高达 90%;
  • SATA 存储性能:支持x4SATA3.0;
  • 板卡具有4路光耦隔离输入、4路光耦隔离输出数字离散 IO;
  • 板载1个PMCIO接口,用于GPIO扩展;
  • 板载1片128MbyteBPINorFlash,用于 FPGA 的加载;

接口特性

  • 前面板支持 4路 SFP+ Cage(最大支持 10Gbps/lane);
  • 板上4路SATA接口;
  • 板上1路PMCIO接口

软件支持

  • 可选集成板级软件开发包(BSP):
    1. FPGA的DDR3接口测试程序;
    2. 4 10G光纤接口程序,支持 Aurora 或 Serial RapidIO 协议;
    3. 光纤PCIe链路演示 DEMO;
  • 提供驱动程序以及应用程序接口(API) :
    1. 支持 Windows 7 32 位/64 位操作系统;
    2. 支持 Win Server2008/2012;

应用场景

  • 图像采集系统
  • 模拟数据光纤采集传输系统
  • 雷达系统半实物仿真
  • 网络硬件加速

系统环境

板卡尺寸 106.65 x 167.65 mm 工作温度 -20°~+70°C
板卡供电 1.5A max@12VDC(±5%) 存储温度 -40°~+85°
散热方式 自然风冷散热 工作湿度 5%~95%,非凝结

订购信息

板卡型号 板卡描述
PCIE730 基于 PCIE 总线架构的 4 路 10G 光纤通道适配器
